Máy sấy lọc môi chất lạnh: Lựa chọn, bố trí và bảo trì để đạt hiệu suất HVAC đáng tin cậy

Hướng dẫn định cỡ máy sấy bộ lọc môi chất lạnh HVAC

Tại sao việc định cỡ lại quan trọng hơn cả “Nó có vừa không?”

Việc chọn đúng kích cỡ máy sấy bộ lọc không chỉ là quyết định về bao bì; nó ảnh hưởng trực tiếp đến sự ổn định của hệ thống, tuổi thọ của máy nén và hiệu suất năng lượng. Một thiết bị quá nhỏ có thể bão hòa nhanh chóng, cho phép axit, bùn và hơi ẩm lưu thông rất lâu trước khi thiết bị đạt đến khoảng thời gian sử dụng dự kiến. Ngược lại, một thiết bị có kích thước quá lớn tùy ý có thể gây ra sự sụt giảm áp suất không cần thiết, tạo ra các vấn đề về dầu hồi ở mức tải thấp và làm phức tạp việc sơ tán. Trong đường ống chất lỏng, áp suất giảm quá mức làm giảm lực hút dương thực tại thiết bị giãn nở, gây ra hiện tượng nhấp nháy, thiết bị bay hơi bị thiếu và hiện tượng quá nhiệt khó lường. Trong các đường ống hút (được sử dụng tạm thời để làm sạch hoặc phục vụ đặc biệt), kích thước sai có thể làm giảm áp suất và tăng tỷ số nén, làm xói mòn công suất và tăng nhiệt độ xả. Cách thực hành tốt nhất là cân bằng công suất chất gây ô nhiễm, độ giảm áp suất cho phép ở lưu lượng khối lượng thiết kế và đặc tính độ nhớt của chất làm lạnh, hãy nhớ rằng hỗn hợp chất làm lạnh và chất làm lạnh áp suất cao hoạt động khác với chất lỏng truyền thống.

Quy tắc ngón tay cái vẫn cần xác minh

Để ước tính nhanh, nhiều kỹ thuật viên liên hệ kích thước máy sấy với trọng tải thiết bị, sau đó xác minh lựa chọn dựa trên đường cong lưu lượng/giảm áp suất của nhà sản xuất. Theo cách tiếp cận tổng quát, hãy chọn máy sấy dòng chất lỏng có lưu lượng định mức ở chất làm lạnh và nhiệt độ ngưng tụ của bạn mang lại mức giảm áp suất chấp nhận được—thường được nhắm mục tiêu dưới một phần nhỏ của thanh (hoặc vài psi) theo thiết kế. Dung lượng chất gây ô nhiễm phải phù hợp với tình huống lắp đặt: thiết bị mới trên đường ống sạch có thể sử dụng các thiết bị nhỏ gọn, trong khi trang bị thêm, đốt cháy hoặc hệ thống tiếp xúc với môi trường xung quanh trong quá trình xây dựng kéo dài sẽ được hưởng lợi từ khối lượng lớn hơn và khối lượng hút ẩm cao hơn. Đồng thời cân loại dầu và khả năng trộn lẫn; Dầu POE loại bỏ độ ẩm một cách nhanh chóng, vì vậy việc kiểm soát độ ẩm còn sót lại là điều cần thiết, đặc biệt là trên hỗn hợp HFC/HFO. Luôn dung hòa các quy tắc kinh nghiệm với dữ liệu biểu đồ cụ thể về chất làm lạnh và phạm vi nhiệt độ mà bạn mong đợi khi sử dụng.

Ví dụ hoạt động và so sánh bằng từ

Hãy tưởng tượng một hệ thống phân chia 5 tấn sử dụng chất làm lạnh áp suất cao thông thường. Nếu bạn chọn một máy sấy dòng chất lỏng rất nhỏ, bạn có thể giữ tủ gọn gàng, nhưng bạn có thể sẽ phải chịu sự sụt giảm áp suất tương đối cao hơn ở lưu lượng khối thiết kế. Khi chúng tôi so sánh hộp mực cỡ trung với lựa chọn cỡ nhỏ, tùy chọn cỡ trung thường làm giảm độ sụt áp ở trọng tải định mức đồng thời cung cấp nhiều chất hút ẩm hơn, do đó, hộp mực này duy trì hiệu quả lâu hơn trong thời gian đầu sử dụng. So với hộp công nghiệp cỡ lớn, hộp cỡ trung thường tránh được khối lượng không cần thiết và giảm thiểu nguy cơ tích tụ dầu trong điều kiện tải một phần. Do đó, lựa chọn “ở giữa bên phải” sẽ cân bằng lưu lượng và công suất trong khi vẫn duy trì khả năng làm mát phụ ổn định ở thiết bị mở rộng.

Bảng lựa chọn minh họa (xác minh bằng dữ liệu của nhà sản xuất)

Những cạm bẫy về kích thước phổ biến cần tránh

• Bỏ qua dữ liệu lưu lượng dành riêng cho chất làm lạnh và chỉ dựa vào “nhãn trọng tải”.
• Quên tác dụng phụ của phụ kiện và van khi đánh giá độ giảm áp suất.
• Sử dụng cùng kích thước cho lần dọn dẹp ban đầu và cho nhiệm vụ bảo trì lâu dài mà không cần đánh giá lại.
• Bỏ qua lần sơ tán thứ hai sau khi thay thế thiết bị khô hơn trên các hệ thống nghi ngờ.

máy sấy lọc cho hệ thống bơm nhiệt

Luồng hai chiều thay đổi các yêu cầu

Bơm nhiệt đảo ngược dòng chất làm lạnh, do đó, bất kỳ máy sấy lọc nào dự định duy trì trong mạch phải được thiết kế để vận hành hai chiều hoặc kết hợp với các van kiểm tra để đảm bảo dòng chảy thích hợp qua lõi. Máy sấy dòng chất lỏng một chiều thông thường có thể hoạt động ở chế độ làm mát, tuy nhiên ở chế độ sưởi ấm, nó có thể trở thành một hạn chế ngoài ý muốn hoặc thậm chí bẫy các chất gây ô nhiễm vào phần sai của vòng lặp. Các mô hình dòng chảy kép giảm thiểu điều này bằng cách đưa ra đường dẫn dòng chảy gần như đối xứng qua lớp hút ẩm và màn chắn. So với các thiết bị một hướng, thiết kế hai dòng giúp giảm nguy cơ sụt áp đột ngột trong các sự kiện rã đông và giảm thiểu nhiễu loạn hồi dầu khi van đảo chiều hoạt động. Vì quá trình rã đông sẽ đưa khí nóng đi qua những con đường bất thường nên khả năng chịu nhiệt và hỗ trợ màn chắn của máy sấy trở nên đặc biệt quan trọng để ngăn chặn sự di chuyển của vật liệu in.

Vị trí xung quanh van đảo chiều và van kiểm tra

Để bảo vệ các thiết bị đo ở cả hai chế độ, các kỹ thuật viên thường định vị một máy sấy hai dòng trong dây chuyền hoạt động như chất lỏng trong mỗi trạng thái vận hành, điều này không phải lúc nào cũng rõ ràng ngay từ cái nhìn đầu tiên. Trong máy bơm nhiệt đóng gói, vị trí chiến lược gần ổ cắm cuộn dây trong nhà hoặc ổ cắm cuộn dây ngoài trời phụ thuộc vào vị trí của đường chất lỏng trong quá trình sưởi ấm và làm mát. Nếu van một chiều được sử dụng để buộc dòng chảy theo hướng mong muốn thông qua máy sấy tiêu chuẩn, hãy xác nhận van Cv và áp suất nứt để cụm kết hợp không tạo ra sự sụt giảm áp suất quá mức. Khi bạn so sánh cụm hai dòng chảy thực sự với giải pháp van một chiều, tùy chọn hai dòng thường cung cấp đường ống đơn giản hơn, ít mối nối rò rỉ hơn và chẩn đoán dễ dàng hơn, trong khi giải pháp thay thế có thể hấp dẫn khi lượng hàng tồn kho hạn chế nhưng yêu cầu vận hành cẩn thận.

Thực hành dịch vụ cho độ tin cậy theo mùa

Máy bơm nhiệt trải qua nhiều thay đổi chế độ hơn và thời gian chạy hàng năm dài hơn so với các hệ thống chỉ làm mát, do đó khả năng hút ẩm và độ bền của màn hình rất quan trọng. Trong quá trình kiểm tra theo mùa, hãy kiểm tra xem máy sấy không nóng trong khi rã đông, lắng nghe tiếng ồn gợi ý về chuyển động của giấy in và xác nhận quá trình làm mát phụ ổn định theo cả hai hướng. Nếu xảy ra hiện tượng kiệt sức hoặc ẩm ướt, hãy lắp đặt tạm thời các máy sấy làm sạch đường hút để thu giữ axit và các hạt, sau đó loại bỏ hoặc thay thế chúng sau khi các phép thử axit ở mức trung tính và độ giảm áp suất nằm trong phạm vi mục tiêu. So với việc để máy hút bụi làm sạch tại chỗ vô thời hạn, việc tháo nó ra sau khi phục hồi sẽ duy trì hiệu quả và ngăn ngừa tổn thất áp suất hút quá mức.

Bảng cân nhắc về máy bơm nhiệt

• Xác nhận dòng nào là chất lỏng ở mỗi chế độ trước khi cam kết đặt vị trí.
• Ghi lại sự sụt giảm áp suất cơ bản trên máy sấy trong quá trình sưởi ấm và làm mát.
• Sau bất kỳ sửa chữa nào, hãy kiểm tra hiệu suất rã đông đồng thời theo dõi quá trình làm mát phụ và quá nhiệt.

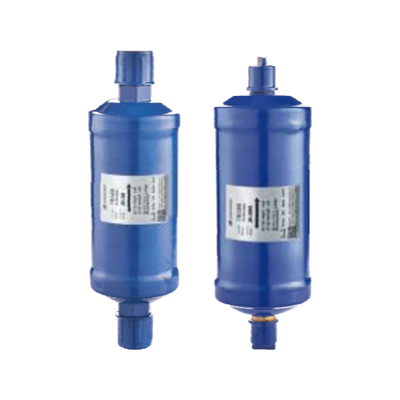

Máy sấy lọc chất làm lạnh lõi có thể thay thế được và kín

Khả năng phục vụ và quan điểm vòng đời

Vỏ lõi có thể thay thế và máy sấy hộp kín đều loại bỏ axit, độ ẩm và các hạt, nhưng chúng giải quyết các vấn đề khác nhau trong vòng đời. Hộp mực kín nhỏ gọn, tiết kiệm chi phí và lý tưởng khi không gian chật hẹp và nguy cơ ô nhiễm ở mức thấp. Khi công việc yêu cầu dọn dẹp thường xuyên—sau khi máy nén bị cháy, trong quá trình cải tiến theo giai đoạn hoặc trong các hệ thống lớn thường có xỉ hàn và oxit—lớp vỏ lõi có thể thay thế giúp có thể hoán đổi vật liệu mà không cần cắt đường dây. Trong điều kiện sử dụng thuần túy, phương pháp vỏ giúp giảm thời gian ngừng hoạt động trong các lần làm sạch liên tiếp và hạn chế hiện tượng nóng lên nhiều lần của các bộ phận liền kề. So với hộp mực kín, vỏ lõi cũng cho phép bạn điều chỉnh hỗn hợp lõi (công suất axit cao, hàm lượng hạt cao hoặc cân bằng). Sự đánh đổi là chi phí ban đầu, không gian và kỷ luật cần thiết để thực hiện các thay đổi lõi sạch mà không tạo ra các chất gây ô nhiễm mới.

Năng lực, giảm áp lực và quản lý rủi ro

Ở kích thước kết nối nhất định, vỏ thường chấp nhận khối lượng vật liệu lớn hơn, mang lại khả năng chống bụi và độ ẩm cao hơn và thường giảm áp suất thấp hơn. Lợi thế đó phát triển trong các hệ thống lộn xộn với đường ống dài và nhiều phụ kiện. Tuy nhiên, hộp mực kín hoạt động tốt trong các thiết bị nhỏ nơi mọi khuỷu tay đều quan trọng và việc giảm áp suất qua hộp mực có kích thước chính xác là hoàn toàn có thể chấp nhận được. So sánh thiết bị kín với vỏ lõi ở cùng một dòng chảy, vỏ thường cung cấp thời gian làm sạch dài hơn và độ giảm áp suất tăng dần khi tải. Ngược lại, hộp mực kín giúp đơn giản hóa việc kiểm kê và giảm nguy cơ lựa chọn lõi không đúng, có thể là nguyên nhân tiềm ẩn làm lệch hiệu suất trong các nhà máy phức tạp.

Kỷ luật thủ tục trong những thay đổi cốt lõi

Khi thay lõi, hãy cách ly bộ phận đó, thu hồi chất làm lạnh theo yêu cầu và tuân theo quy trình làm việc vô trùng: đậy nắp các đường hở, lau bề mặt chỗ ngồi và tránh dùng vải có xơ. Sau khi lắp lại, hãy thực hiện hút chân không sâu và thử nghiệm chân không đứng để xác nhận độ kín và độ ẩm thấp. So với việc cắt và hàn để thay thế một bộ phận kín, phương pháp này giúp giảm ứng suất nhiệt lên các van và lớp cách nhiệt gần đó, đặc biệt là trong các phòng cơ khí đông đúc. Tuy nhiên, trên các hệ thống phân chia nhỏ, việc thay thế hộp mực kín có thể đơn giản hơn và ít xảy ra lỗi hơn đối với các đội không thường xuyên xử lý đạn pháo.

Bảng so sánh: Lõi có thể thay thế và kín

• Sử dụng shell khi dự kiến sẽ có những thay đổi bộ lọc lặp đi lặp lại trong quá trình dọn dẹp.
• Chọn hộp mực kín cho các hệ thống nhỏ gọn với khoảng thời gian bảo trì định kỳ.
• Sau khi bị nhiễm bẩn nghiêm trọng, hãy tạm thời kết nối máy hút bụi làm sạch rồi tháo nó ra.

dòng chất lỏng lọc khô hơn chỉ báo độ ẩm

Chỉ báo cho bạn biết điều gì và không làm gì

Chỉ báo độ ẩm được tích hợp với kính quan sát giúp kiểm tra nhanh bằng hình ảnh: sự hiện diện của bong bóng trong dòng chất lỏng và độ khô tương đối của chất làm lạnh. Thành phần màu sắc phản ứng với độ ẩm bằng cách thay đổi màu sắc, đưa ra tín hiệu “đi/không đi” nhanh chóng cho kỹ thuật viên. So với việc chỉ dựa vào lịch sử sơ tán hoặc chỉ số chân không duy nhất, chỉ báo sẽ bổ sung thêm phản hồi liên tục trong quá trình vận hành và sau các sự kiện dịch vụ. Tuy nhiên, nó không phải là dụng cụ thí nghiệm; nhiệt độ, loại dầu và ánh sáng có thể ảnh hưởng đến nhận thức. Đó là lý do tại sao nó được sử dụng tốt nhất kết hợp với đo nhiệt độ phụ và quá nhiệt để xác nhận tình trạng hệ thống.

Giải thích màu sắc và hành động quyết đoán

Trước khi bạn thực hiện hành động, hãy xác nhận rằng biểu đồ tham chiếu của chỉ báo áp dụng cho phần tử cụ thể được cài đặt. Theo quy trình công việc chung, hãy xác minh nhiệt độ và áp suất dòng chất lỏng, tính toán làm mát phụ và sau đó đọc màu. Nếu chỉ báo hiển thị tình trạng “ướt” trong khi khả năng làm mát phụ ở mức thấp và xuất hiện bong bóng thì hệ thống có thể chứa cả khí chớp nhoáng và độ ẩm quá mức—hãy thay thế máy sấy dòng chất lỏng và sơ tán lại. Nếu chỉ báo có xu hướng “khô” nhưng bong bóng vẫn tồn tại, hãy tập trung vào việc làm mát phụ và hạn chế có thể xảy ra ở thượng nguồn. So với việc đoán từ một triệu chứng, phương pháp kết hợp này rút ngắn thời gian khắc phục sự cố và giảm số lượt truy cập lặp lại.

Manh mối bong bóng và kết quả tích cực sai

Bong bóng có thể có nghĩa là khí bốc lên do làm mát phụ không đủ, hạn chế hoặc đơn giản là quan sát được trong quá trình khởi động hoặc ngay sau khi rã đông bằng khí nóng. Môi trường ấm áp trên kính quan sát cũng có thể ảnh hưởng đến những gì bạn nhìn thấy. So với dòng ổn định, không có bọt khí dưới tải ổn định, bọt không liên tục trong quá trình chuyển tiếp ít gây lo ngại hơn. Nếu bong bóng trùng với chỉ báo ướt, trước tiên hãy coi đó là vấn đề về độ ẩm; nếu chỉ báo khô nhưng vẫn còn bong bóng, hãy điều tra quá trình làm mát phụ, mức thu và hiệu suất của bình ngưng.

Bảng tham khảo: Các chỉ số điển hình

• Luôn so sánh số đọc của chỉ báo với mức làm mát phụ và quá nhiệt đo được.
• Che kính khỏi ánh nắng trực tiếp khi đánh giá màu sắc.
• Sau khi thay đổi khô hơn, hãy ghi lại màu chỉ báo và số liệu hệ thống làm đường cơ sở mới.

vị trí tốt nhất của máy sấy lọc chất làm lạnh trong dây chuyền

Nguyên tắc đặt dòng chất lỏng

Vị trí cố định phổ biến nhất cho máy làm khô bộ lọc dòng chất lỏng là phía sau thiết bị ngưng tụ (hoặc bộ thu, nếu có) và phía trên thiết bị giãn nở. Sự sắp xếp này bảo vệ thiết bị đo khỏi các hạt và đảm bảo chất làm lạnh vẫn khô khi nó tiết lưu, ngăn chặn sự hình thành băng tại lỗ hoặc cổng van. So với việc lắp đặt máy sấy ở phía thượng nguồn, việc đặt nó gần thiết bị giãn nở sẽ giảm chiều dài đường ống nơi hơi ẩm mới có thể xâm nhập sau khi khử nước. Trong các hệ thống có bộ thu, nhiều kỹ thuật viên ưu tiên lắp máy sấy ở đầu ra của bộ thu để lọc mọi thứ rời khỏi nơi lưu trữ. Nếu hệ thống bao gồm nhiều thiết bị mở rộng, một máy sấy chuyên dụng cho mỗi nhánh có thể cải thiện khả năng phục hồi và đơn giản hóa việc chẩn đoán.

Các trường hợp đặc biệt: Máy bơm nhiệt và hệ thống phức tạp

Máy bơm nhiệt và hệ thống đa chế độ đòi hỏi phải suy nghĩ cẩn thận vì “dòng chất lỏng” thay đổi theo chế độ vận hành. Máy sấy hai dòng được đặt ở nơi có chất lỏng ở cả chế độ sưởi và làm mát để duy trì khả năng bảo vệ bất kể hướng dòng chảy. Trong các hệ thống kiểu VRF có nhiều nhánh, vị trí khô hơn thường ở gần thiết bị trung tâm với các bộ lọc bổ sung hoặc lọc theo nhánh nơi có nguy cơ ô nhiễm cao. So với một máy sấy trung tâm duy nhất, bảo vệ phân tán có thể giảm thiểu tác động của sự cố cục bộ và hạn chế dịch vụ ở nhánh bị ảnh hưởng.

Các bước vận hành và xác minh

Sau khi lắp đặt, hãy xác minh vị trí chính xác bằng cách đo độ sụt áp trên máy sấy ở mức tải thiết kế và bằng cách xác nhận quá trình làm mát phụ ổn định ở đầu vào thiết bị mở rộng. Nếu áp suất giảm quá mức, có thể cần phải có một thiết bị lớn hơn hoặc một vị trí được di dời với ít chỗ uốn ngược dòng hơn. So với việc không sửa chữa bố cục cận biên, việc tối ưu hóa vị trí sẽ nhanh chóng mang lại hiệu quả thông qua việc giảm các cuộc gọi phiền toái và sự thoải mái nhất quán. Khi có nghi ngờ trong thời gian làm sạch, hãy lắp đặt các van dịch vụ để cho phép di dời tạm thời máy sấy hoặc máy sấy song song; khi hệ thống ổn định, hãy loại bỏ các thành phần tạm thời và thiết lập lại cấu hình cố định.

Tùy chọn vị trí được so sánh

• Giữ máy sấy dòng chất lỏng cố định càng gần đầu vào của thiết bị giãn nở càng tốt.
• Sử dụng van dịch vụ cho máy sấy làm sạch tạm thời để đơn giản hóa việc loại bỏ sau này.
• Ghi lại độ giảm áp suất đo được trên máy sấy để so sánh trong tương lai.
