Bộ tích lũy đường hút là gì và chức năng chính của nó
Định nghĩa và mục đích của bộ tích lũy đường hút

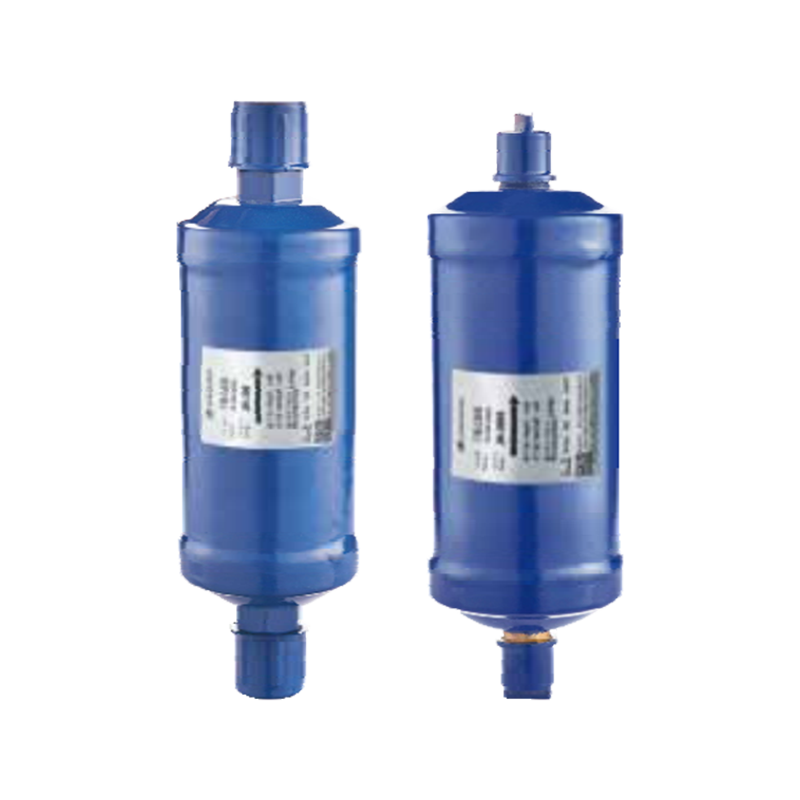

các ắc quy đường hút môi chất lạnh là một thành phần quan trọng trong nhiều hệ thống HVAC và làm lạnh được thiết kế để bảo vệ máy nén khỏi những hư hỏng tiềm ẩn do chất làm lạnh dạng lỏng quay trở lại qua đường hút. Vai trò cốt lõi của nó là hoạt động như một bộ đệm hoặc bể chứa: khi chất làm lạnh (hơi bất kỳ chất lỏng dư nào) rời khỏi thiết bị bay hơi, nó sẽ đi vào bộ tích lũy trước khi đến máy nén. Bên trong bộ tích lũy, bất kỳ chất làm lạnh dạng lỏng nào - có thể gây nguy hiểm nếu hút trực tiếp vào máy nén - sẽ lắng xuống đáy, trong khi hơi bốc lên và tiếp tục đi tiếp. Điều này đảm bảo rằng chỉ hơi mới đến được máy nén, ngăn chặn hiện tượng thường gọi là “trượt chất lỏng”, có thể làm hỏng nghiêm trọng các bộ phận của máy nén. :
- Tách chất làm lạnh dạng lỏng khỏi hơi trước khi nạp máy nén. :
- Phục vụ như một nơi lưu trữ tạm thời cho chất làm lạnh lỏng và dầu dư thừa tích tụ trong chu kỳ. :
- Đo lượng chất lỏng và dầu quay trở lại máy nén ở tốc độ được kiểm soát, tránh tình trạng tràn chất lỏng đột ngột. :
Tại sao nó quan trọng trong hệ thống lạnh / HVAC
Trong nhiều hệ thống HVAC — đặc biệt là trong bơm nhiệt, làm lạnh thương mại hoặc hệ thống đường dây dài — các điều kiện có thể dẫn đến sự bay hơi không hoàn toàn của chất làm lạnh trước khi quay trở lại đường hút (ví dụ: trong chu kỳ rã đông, nhiệt độ môi trường thấp hoặc thay đổi tải nhanh). Nếu không có bộ tích lũy đường hút, chất làm lạnh dạng lỏng như vậy có thể trực tiếp đi vào máy nén, dẫn đến hiện tượng trượt chất lỏng, mất dầu bôi trơn, rửa trôi ổ trục hoặc hỏng máy nén đột ngột. Bộ tích lũy đường hút có kích thước và được lắp đặt phù hợp sẽ nâng cao đáng kể độ tin cậy của hệ thống, kéo dài tuổi thọ của máy nén và duy trì hiệu quả của hệ thống. :
- Bảo vệ máy nén khỏi hiện tượng trượt chất lỏng và pha loãng dầu. :
- Cho phép vận hành an toàn trong các hệ thống có tải thay đổi, chu trình rã đông hoặc hệ thống đường ống làm lạnh dài. :
- Giúp duy trì sự tuần hoàn dầu và dòng chất làm lạnh ổn định trong điều kiện hệ thống dao động. :
Cách xác định kích thước bộ tích lũy đường hút cho hệ thống HVAC hoặc hệ thống lạnh của bạn
Các yếu tố chính quyết định kích thước tích lũy
Việc định cỡ bộ tích lũy đường hút không phải là tùy ý — thể tích và thiết kế bên trong chính xác phải tính đến lượng chất làm lạnh lỏng tối đa có thể tràn ngược trong điều kiện trường hợp xấu nhất, cũng như đảm bảo thu hồi dầu thích hợp. Các yếu tố quan trọng bao gồm tổng lượng chất làm lạnh được nạp vào hệ thống, chiều dài và đường kính của đường hút, loại máy nén, lượng chất làm lạnh thu hồi trong trường hợp xấu nhất dự kiến (ví dụ: sau khi rã đông, thay đổi tải nhanh) và liệu hệ thống có sử dụng các tính năng như bỏ qua khí nóng hoặc nhiều giai đoạn công suất hay không. :
- Tổng lượng chất làm lạnh trong hệ thống.
- Lượng chất lỏng tràn ngược tối đa dự kiến (ví dụ: trong quá trình rã đông hoặc điều kiện môi trường xung quanh thấp).
- Chiều dài và cách bố trí đường ống hút (đường dài có thể đảm bảo công suất ắc quy lớn hơn).
- Loại máy nén và độ nhạy của nó đối với các vấn đề về trượt chất lỏng hoặc hồi dầu.
- Các chế độ vận hành (ví dụ: chuyển đổi bơm nhiệt, bỏ qua khí nóng) có thể dẫn đến tăng vọt chất làm lạnh.
Nguyên tắc định cỡ và cách thực hành tốt nhất
Theo nguyên tắc chung, nhiều nguyên tắc thiết kế khuyên bạn nên chọn bộ tích lũy đường hút có thể chứa một phần đáng kể - thường là một phần đáng kể - trong tổng lượng chất làm lạnh của hệ thống trong điều kiện xấu nhất. Đối với các hệ thống sử dụng van giãn nở nhiệt (TXV), mức này có thể chiếm khoảng 50% điện tích mạch; đối với các hệ thống có lỗ cố định hoặc bộ đường dây lớn, công suất cần thiết có thể đạt tới 100% điện tích mạch. : Ngoài ra, bộ tích lũy phải bao gồm ống chữ U bên trong (và lỗ / màn chắn) để đảm bảo tách hơi-lỏng thích hợp và kiểm soát việc hồi lưu chất lỏng và dầu khi máy nén chạy. :
- Chọn thể tích bộ tích lũy dựa trên mức hồi lưu chất lỏng trong trường hợp xấu nhất (ví dụ: 50–100% lượng chất làm lạnh tùy thuộc vào thiết kế hệ thống).
- Đảm bảo thiết kế bên trong bao gồm ống chữ U có lỗ & màn chắn để đo sáng thích hợp và bảo vệ khỏi mảnh vụn.
- Xác nhận tính tương thích với loại chất làm lạnh và dầu liên quan (xếp hạng vật liệu và áp suất).
- Tính đến cách bố trí đường hút - đường ống hút dài hơn hoặc phức tạp hơn có thể yêu cầu bộ tích lũy lớn hơn hoặc được xếp hạng đặc biệt.
- Bất cứ khi nào có thể, hãy tham khảo hướng dẫn kỹ thuật hoặc bảng kích thước tiêu chuẩn ngành để biết độ chính xác.
Bộ tích lũy đường hút và bộ thu dòng chất lỏng - Sự khác biệt chính
Sự khác biệt về chức năng
Mặc dù cả bộ tích lũy và bộ thu đều được sử dụng trong hệ thống lạnh, nhưng chúng phục vụ các mục đích khác nhau và được lắp đặt ở các vị trí khác nhau. A ắc quy đường hút nằm trong đường hút (hơi) giữa thiết bị bay hơi và máy nén; nó thu giữ chất lỏng hoặc dầu dư thừa quay trở lại qua quá trình hút và đảm bảo chỉ có hơi đi vào máy nén. Ngược lại, một bộ thu dòng chất lỏng (hoặc đơn giản là "bộ thu") được lắp trên đường chất lỏng (áp suất cao) sau thiết bị ngưng tụ và trước thiết bị giãn nở. Vai trò của nó là lưu trữ chất làm lạnh dạng lỏng dư thừa, điều chỉnh sự dao động điện tích và đảm bảo cung cấp chất lỏng được làm mát ổn định cho van tiết lưu - không phải để bảo vệ máy nén khỏi sự quay trở lại của chất lỏng. Tóm lại: ắc quy = bảo vệ phía hút; bộ thu = điều tiết cung cấp và lưu trữ dòng chất lỏng.
- Ắc quy: đặt ở phía hút (áp suất thấp); ngăn chặn sự trượt của chất lỏng.
- Bình thu: đặt ở phía chất lỏng (áp suất cao); lưu trữ chất làm lạnh, đảm bảo nguồn cung cấp ổn định.
- Bộ tích lũy xử lý chất lỏng có tiềm năng hơi quay trở lại từ thiết bị bay hơi; máy thu xử lý chất lỏng sau khi ngưng tụ.
Khi nào nên sử dụng thành phần nào
các decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.
- Sử dụng bộ tích lũy khi lo ngại hiện tượng tràn ngược chất lỏng hoặc bảo vệ máy nén ở phía hút.
- Sử dụng bộ thu khi cần có sự biến động về điện tích hoặc tính nhất quán của nguồn cung cấp chất lỏng cho thiết bị mở rộng.
- Các hệ thống lớn hoặc phức tạp (đường ống dài, nhiều chế độ) có thể được hưởng lợi từ cả hai thành phần để có độ tin cậy tối ưu.
Thực hành tốt nhất để lắp đặt bộ tích lũy đường hút
Vị trí chính xác trong hệ thống
các ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :
- Lắp đặt trên đường hút, giữa thiết bị bay hơi và máy nén.
- Tốt nhất là gần cổng hút máy nén để bảo vệ tốt nhất.
- Đảm bảo hướng thẳng đứng (nếu thiết kế yêu cầu) và hỗ trợ thích hợp để tránh rung hoặc căng thẳng.
Các cân nhắc về lắp đặt, định hướng và đường ống
Việc lắp đặt không chỉ là đặt bộ tích lũy - việc lắp đặt, định hướng và định tuyến đường ống thích hợp là rất quan trọng. Bộ tích lũy phải được đỡ chắc chắn để tránh ứng suất rung và đường ống phải được bố trí để ngăn chặn việc tích tụ dầu hoặc chất làm lạnh. Ống chữ U bên trong (hoặc ống chữ J) phải được định hướng chính xác sao cho cửa thoát hơi ở gần phía trên và lỗ hồi chất lỏng/dầu ở gần phía dưới. Ngoài ra, chất hàn và mảnh vụn phải được ngăn chặn xâm nhập vào bộ tích lũy trong quá trình lắp đặt - một màn hình hoặc bộ lọc trên lỗ bên trong thường được sử dụng cho mục đích này. Việc không giải quyết những vấn đề cần cân nhắc này có thể dẫn đến hạn chế hồi dầu, tắc nghẽn hoặc thậm chí hỏng linh kiện. :
- Đảm bảo hướng thẳng đứng và lắp đặt an toàn để giảm thiểu độ rung.
- Sử dụng các giá đỡ thích hợp và tránh gây căng thẳng cho đường ống làm lạnh.
- Xác nhận hướng bên trong của ống chữ U (ống chữ J): đường dẫn hơi ở phía trên, lỗ hồi chất lỏng/dầu ở phía dưới.
- Sử dụng màn hình/bộ lọc để ngăn các mảnh vụn hoặc hạt hàn xâm nhập vào lỗ đo sáng.
- Cách nhiệt đường hút nếu cần để ngăn chặn sự ngưng tụ, nhưng hãy lưu ý — cách nhiệt quá mức có thể ảnh hưởng đến quá trình trao đổi nhiệt cần thiết cho quá trình hóa hơi.
Các sự cố thường gặp và cách chẩn đoán sự cố với bộ tích lũy đường hút
Các sự cố điển hình (ví dụ: trơn trượt, vấn đề hồi dầu, tắc nghẽn)
Mặc dù bộ tích lũy đường hút được thiết kế để bảo vệ hệ thống, nhưng bản thân nó có thể trở thành một điểm hỏng hóc — đặc biệt nếu kích thước không chính xác, lắp đặt kém hoặc không được bảo trì. Các vấn đề thường gặp bao gồm ăn mòn bên trong dẫn đến rò rỉ (đặc biệt khi lắp đặt ngoài trời), tắc lỗ hồi dầu (do mảnh vụn, chất hàn hoặc cặn), định hướng không đúng gây ra đọng dầu và hồi lưu kém, cũng như ắc quy có kích thước quá lớn hoặc quá nhỏ dẫn đến bảo vệ không đầy đủ hoặc suy giảm hiệu suất. Những vấn đề này có thể dẫn đến hiện tượng kẹt máy nén, thiếu hoặc pha loãng dầu, vận hành không hiệu quả hoặc thậm chí hỏng máy nén theo thời gian. :
- Lỗ hồi dầu/chất làm lạnh bị tắc — có thể đọng dầu hoặc khiến đường hồi dầu kém.
- Ăn mòn hoặc rỉ sét dẫn đến rò rỉ - đặc biệt là ở môi trường ngoài trời hoặc không được bảo vệ.
- Định hướng không đúng hoặc lắp đặt kém - dẫn đến rung động, tích tụ dầu hoặc tách không đủ.
- Bộ tích lũy quá khổ - có thể làm tăng độ trễ của hệ thống hoặc gây ra sự kém hiệu quả.
- Bình ắc quy có kích thước nhỏ — không đủ để xử lý tình trạng tràn chất lỏng trong trường hợp xấu nhất, có nguy cơ làm hỏng máy nén.
Mẹo bảo trì để tránh thất bại
Bảo trì phòng ngừa và kiểm tra thường xuyên có thể làm giảm đáng kể nguy cơ hỏng hóc liên quan đến ắc quy. Điều này bao gồm kiểm tra trực quan định kỳ để phát hiện các dấu hiệu rỉ sét, ăn mòn, vết lõm hoặc rò rỉ; kiểm tra các dạng sương giá hoặc sương giá bất thường có thể cho thấy tình trạng ngập úng bên trong hoặc sự bốc hơi không đúng cách; xác minh áp suất quá nhiệt và hút để xác nhận dòng chất làm lạnh chính xác; và đảm bảo việc lắp đặt và cách nhiệt của ắc quy vẫn còn nguyên vẹn và phù hợp. Ngoài ra, bạn cũng nên kiểm tra lỗ hồi dầu và màn chắn bên trong, đặc biệt là sau bất kỳ công việc hàn hoặc đường ống hiện trường nào, để đảm bảo không có chất hàn hoặc mảnh vụn nào lọt vào. :
- Kiểm tra vỏ ắc quy và các kết nối xem có bị rỉ sét, ăn mòn hoặc rò rỉ không.
- Theo dõi áp suất hút và quá nhiệt để phát hiện các dấu hiệu quay trở lại của chất lỏng hoặc sự bay hơi không đúng cách.
- Sau khi thực hiện bất kỳ công việc đường ống nào, hãy xác minh rằng không có mảnh vụn hoặc chất hàn nào bên trong bộ tích lũy.
- Đảm bảo lỗ hồi dầu và màn chắn bên trong luôn sạch sẽ và không bị tắc.
- Kiểm tra các giá đỡ và lớp cách nhiệt hàng năm, đặc biệt đối với dàn nóng.
Câu hỏi thường gặp
Điều gì xảy ra nếu tôi không sử dụng bộ tích lũy đường ống hút trong hệ thống HVAC đường dây dài?
Nếu bạn bỏ qua bộ tích lũy đường hút trong một hệ thống có đường ống hút dài, tải trọng thay đổi hoặc khả năng chất làm lạnh tràn ngược, thì bạn có nguy cơ cao chất làm lạnh lỏng đi vào máy nén — đặc biệt là trong các chu kỳ rã đông, tắt/khởi động hệ thống hoặc khi xảy ra hiện tượng di chuyển chất làm lạnh do thay đổi nhiệt độ. Sự trượt chất lỏng này có thể gây hư hỏng máy nén, mất dầu bôi trơn, hỏng ổ trục hoặc hỏng hoàn toàn máy nén. Ngay cả khi hệ thống sử dụng bộ thu dòng chất lỏng làm mát phụ, điều đó cũng không bảo vệ chống lại sự quay trở lại của chất lỏng phía hút. Sử dụng bộ tích lũy đường hút có kích thước phù hợp thường là biện pháp bảo vệ hiệu quả duy nhất trong những điều kiện như vậy.
Bộ tích lũy đường hút có thể bị tắc hoặc bị chặn theo thời gian không? Những dấu hiệu là gì?
Có - theo thời gian, lỗ hồi dầu (hoặc cổng đo sáng bên trong) của bình tích áp có thể bị tắc do các hạt hàn, cặn, mảnh vụn hoặc bùn (đặc biệt là sau khi đi đường ống tại hiện trường hoặc thực hành hàn hàn kém). Khi điều này xảy ra, việc hồi dầu có thể bị hạn chế, dẫn đến tình trạng thiếu dầu của máy nén hoặc chất làm lạnh/dầu có thể đọng lại bên trong bộ tích lũy. Các dấu hiệu của những vấn đề như vậy bao gồm tiếng ồn máy nén bất thường, giảm bôi trơn, áp suất hút dao động, đóng băng hoặc đóng băng trên vỏ ắc quy hoặc hiệu suất làm mát kém. Việc kiểm tra, vệ sinh thường xuyên và đảm bảo có lưới hoặc bộ lọc thích hợp là điều cần thiết để ngăn ngừa những vấn đề này.
Làm cách nào để chọn bộ tích lũy đường hút phù hợp cho hệ thống bơm nhiệt có chu kỳ rã đông thường xuyên?
Đối với hệ thống bơm nhiệt - đặc biệt là những hệ thống có chu kỳ rã đông thường xuyên, dao động tải hoặc đường hút dài - việc chọn bộ tích lũy bao gồm việc xem xét hiện tượng tràn chất lỏng trong trường hợp xấu nhất cộng với việc đảm bảo đủ khả năng hồi dầu. Ưu tiên sử dụng bộ tích lũy được định mức để xử lý một phần lớn (thường là 50–100%) tổng lượng chất làm lạnh được nạp vào, có thiết kế ống chữ U bên trong chắc chắn, lỗ được bảo vệ bằng lưới và khả năng tương thích với chất làm lạnh và dầu được sử dụng. Ngoài ra, hãy đảm bảo đặt đúng vị trí gần điểm hút của máy nén, lắp đặt chắc chắn và định hướng chính xác. Đối với các hệ thống có chu trình rã đông hoặc hâm nóng khí nóng, bộ tích lũy phải có khả năng hoạt động như một buồng chứa chất làm lạnh tạm thời và đảm bảo khả năng quay trở lại được kiểm soát thay vì tràn ngược đột ngột. :
