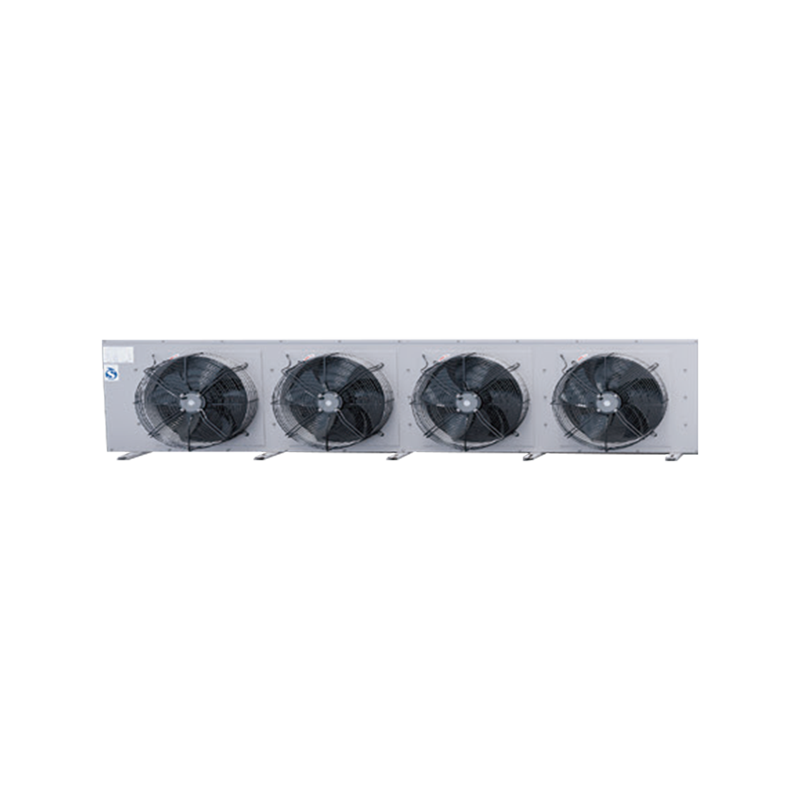

Vỏ: Các bộ phận kết cấu kim loại tấm được làm bằng thép tấm chất lượng cao, bề mặt đều được mạ photphat tĩnh điện và phun bằng thiết bị phun tự động nhập khẩu, có khả năng chống ăn mòn mạnh và có thể thích ứng với các môi trường sử dụng khác nhau.
Để đảm bảo chất lượng bề mặt tốt trong suốt thời gian sử dụng của thiết bị. Vỏ nhôm hoặc inox có thể tùy chỉnh theo nhu cầu sử dụng.
Khay đựng nước: được thiết kế nghiêng một góc để thuận tiện cho việc xả nước rã đông một cách êm ái, tránh tình trạng nước nổi, chống tích tụ nước trong khay đựng nước.
Ống trao đổi nhiệt: Ống đồng có ren trong có răng cao được lựa chọn để mang lại hiệu quả truyền nhiệt cao.
Vây: Sử dụng các vây nhôm ưa nước dạng sóng hình sin hoàn toàn mới, tăng cường sự xáo trộn không khí, tăng cường hệ số truyền nhiệt và cải thiện đáng kể hiệu suất truyền nhiệt;
Người hâm mộ: Áp suất tĩnh cao, quạt hướng trục rôto bên ngoài công suất cao được tùy chỉnh đặc biệt, thích hợp với môi trường có độ ẩm cao, hiệu suất cao, tiêu thụ năng lượng thấp, chống thấm nước và chống bụi, với hiệu suất tuyệt vời; Nhà máy sản xuất quạt
Trước đây đã vượt qua các bài kiểm tra cân bằng tĩnh và động;
Rã đông: Ống sưởi điện rã đông bằng thép không gỉ công suất thấp được lựa chọn và bố trí độc đáo, hợp lý, có tốc độ rã đông nhanh và rã đông triệt để, đồng thời tránh thất thoát nhiệt.
Kéo dài tuổi thọ của ống sưởi điện.
Hộp nối điện: Hộp nối có khả năng chịu nhiệt độ thấp, chống thấm nước và chống bụi, khả năng chống cháy cao và được lắp đặt ở mặt trước để dễ dàng nối dây và bảo trì.
Khoảng cách vây: Khoảng cách tiêu chuẩn là 4,5 mm, 6 mm và 9 mm; Khoảng cách giữa các tấm có thể tùy chỉnh là 12mm và 18mm để đáp ứng nhu cầu của người dùng.
Loại chất làm lạnh: Chất làm lạnh R404A có thể được lựa chọn, R507A, R22, R134A, R407C và R410A có thể được tùy chỉnh theo yêu cầu của người dùng.
thiết bị bay hơi:
1. Cách bố trí bó ống độc đáo xem xét đầy đủ các vấn đề chính như thay đổi trạng thái môi chất lạnh, tốc độ dòng chảy, giảm áp suất và độ đồng đều phân phối trong điều kiện bay hơi, dẫn đến hiệu suất truyền nhiệt cao hơn của bộ làm mát bề mặt dàn bay hơi;
2. Thiết kế bộ trao đổi nhiệt hiệu quả và nhỏ gọn, với các ống trao đổi nhiệt có ren bên trong được gia cố hình nĩa;
3. Ống trao đổi nhiệt và lá nhôm ưa nước được giãn nở cơ học để liên kết chặt chẽ ống đồng với tấm nhôm, nhằm đạt hiệu quả truyền nhiệt tối ưu.
4. Bộ tách chất lỏng và mạch làm lạnh của thiết bị bay hơi đã được tối ưu hóa để đảm bảo hiệu quả trao đổi nhiệt tối ưu trong các môi trường ứng dụng khác nhau.
5. Thiết kế độc đáo của tấm chắn gió được đặt bên dưới bộ trao đổi nhiệt để ngăn chặn hiện tượng đoản mạch luồng khí.

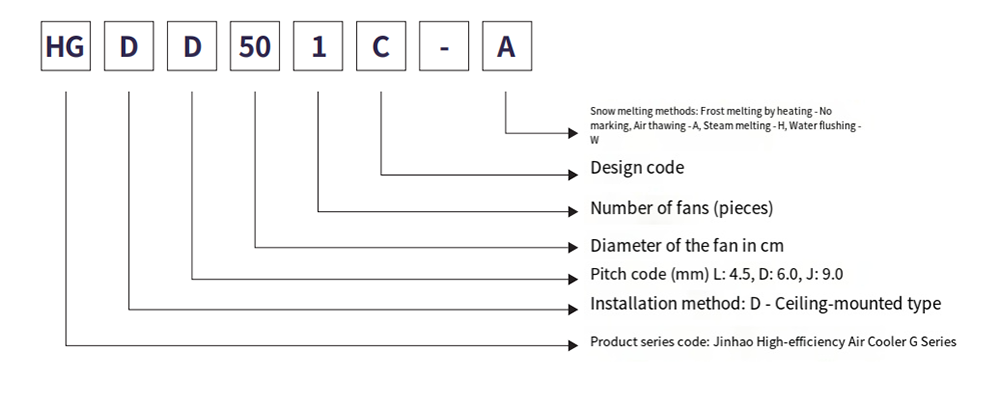

Mô tả mô hình
Bảng thông số kỹ thuật (R404A)
Thông số kỹ thuật của máy làm mát không khí hiệu suất cao cho trần sương giá điện
Khoảng cách phim: 4,5mm
| người mẫu | Công suất làm lạnh kW | Khối lượng ống | Thông số quạt | Hệ thống sưởi điện từ tuyết tan | |||||
| SC1 | SC2 | dm² | Số lượng lưỡi x đường kính | Công suất W | Thể tích không khí m³/h | Phạm vi m | Nhánh cuộn dây kW* | Chảo nước nhánh kW* | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28 * 6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30 * 6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4 * 2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Bảng thông số kỹ thuật (R404A)
Thông số kỹ thuật của máy làm mát không khí hiệu suất cao cho trần sương giá điện
Khoảng cách phim: 6.0mm
| người mẫu | Công suất làm lạnh kW | Khối lượng ống | Thông số quạt | Hệ thống sưởi điện từ tuyết tan | ||||||
| SC1 | SC2 | SC3 | dm² | Số lượng lưỡi x đường kính | Công suất W | Thể tích không khí m³/h | Phạm vi m | Nhánh cuộn dây kW* | Khay nước nhánh kW* | |
| HGD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28 * 8 | 0,28*2 |
| HGD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4 * 2 |
| HGD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Bảng thông số kỹ thuật (R404A)
Thông số kỹ thuật của máy làm mát không khí hiệu suất cao cho trần sương giá điện
Khoảng cách phim: 9,0mm
| người mẫu | Công suất làm lạnh kW | Khối lượng ống | Thông số quạt | Hệ thống sưởi điện từ tuyết tan | ||||||
| SC3 | SC4 | SC5 | dm² | Số lượng lưỡi x đường kính | Công suất W | Thể tích không khí m³/h | Phạm vi m | Nhánh cuộn dây kW* | Khay nước nhánh kW* | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28 * 8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4 * 2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

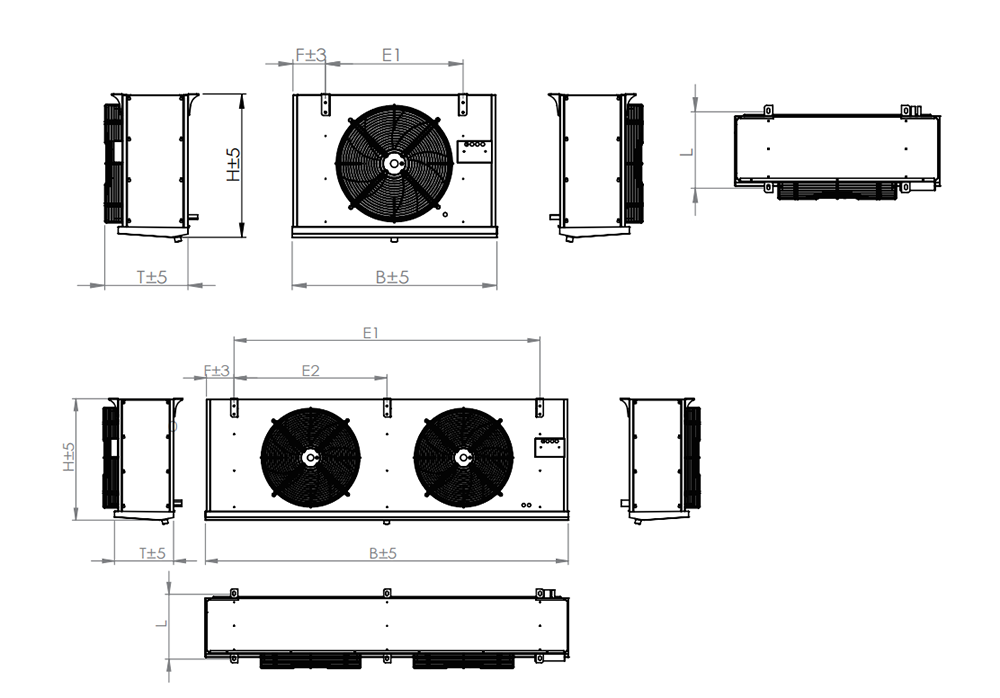

Kích thước ngoại hình và cài đặt
Kích thước ngoại hình và cài đặt of a high-efficiency electric frost ceiling air cooler
Khoảng cách phim: 4,5mm
| người mẫu | Thông số kỹ thuật giao diện (mm) | Kích thước B*T*H | Kích thước lắp đặt | trọng lượng | Đánh dấu bản đồ phác thảo | |||||
| Ống vào/ra | Thoát nước/(inch) | LxWxH(mm) | L | E1 | E2 | E3 | F | bệnh sử | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Kích thước ngoại hình và cài đặt
Kích thước ngoại hình và cài đặt of a high-efficiency electric frost ceiling air cooler
Khoảng cách phim: 6.0mm
| người mẫu | Thông số kỹ thuật giao diện (mm) | Kích thước B*T*H | Kích thước lắp đặt | trọng lượng | Đánh dấu bản đồ phác thảo | |||||
| Ống vào/ra | Thoát nước/(inch) | LxWxH(mm) | L | E1 | E2 | E3 | F | bệnh sử | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Kích thước ngoại hình và cài đặt
Kích thước ngoại hình và cài đặt of a high-efficiency electric frost ceiling air cooler
Khoảng cách phim: 9,0mm
| người mẫu | Thông số kỹ thuật giao diện (mm) | Kích thước B*T*H | Kích thước lắp đặt | trọng lượng | Đánh dấu bản đồ phác thảo | |||||
| Ống vào/ra | Thoát nước/(inch) | LxWxH(mm) | L | E1 | E2 | E3 | F | bệnh sử | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Lưu ý 1: Tiêu chuẩn thiết kế:
| Điều kiện truyền nhiệt tiêu chuẩn | Nhiệt độ không khí đầu vào | Nhiệt độ bay hơi | Nhiệt độ tương đối | Nhiệt độ tương đối | Quá nhiệt |
| SC1 | 10oC | 0oC | 85% | 1.35 | 6,5K |
| SC2 | 0oC | -8oC | 85% | 1.15 | 5,2K |
| SC3 | -18oC | -25oC | 95% | 1.05 | 4,6K |
| SC4 | -25oC | -31oC | 95% | 1.01 | 3,9K |
| SC5 | -34oC | -40oC | 95% | 1.01 | 3,9K |
Lưu ý 2: Hệ số chuyển đổi của môi chất lạnh
| Chất làm lạnh | Điều kiện hoạt động | R22 | R404A | R507 | R134a |
| hệ số hiệu chỉnh | SC1 | 0.95 | 1 | 1 | 0.93 |
| hệ số hiệu chỉnh | SC2 | 0.95 | 1 | 1 | 0.91 |
| hệ số hiệu chỉnh | SC3 | 0.95 | 1 | 1 | 0.85 |
